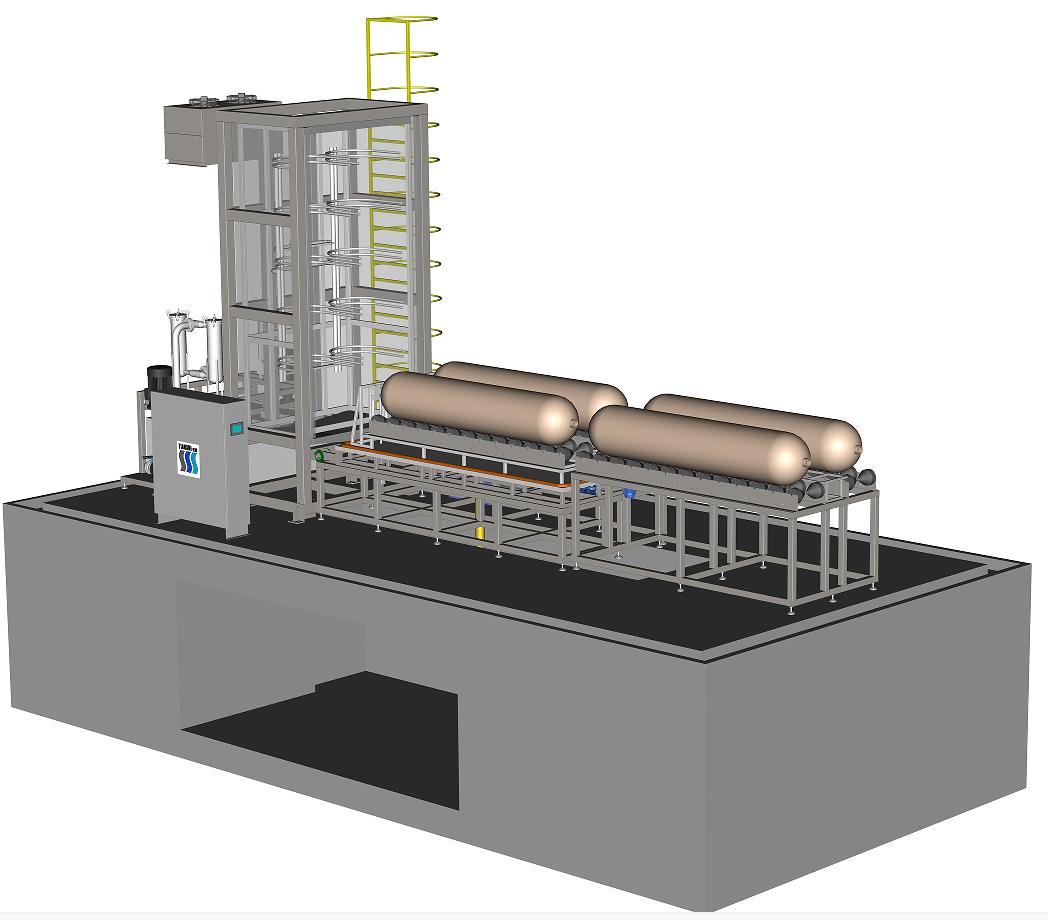

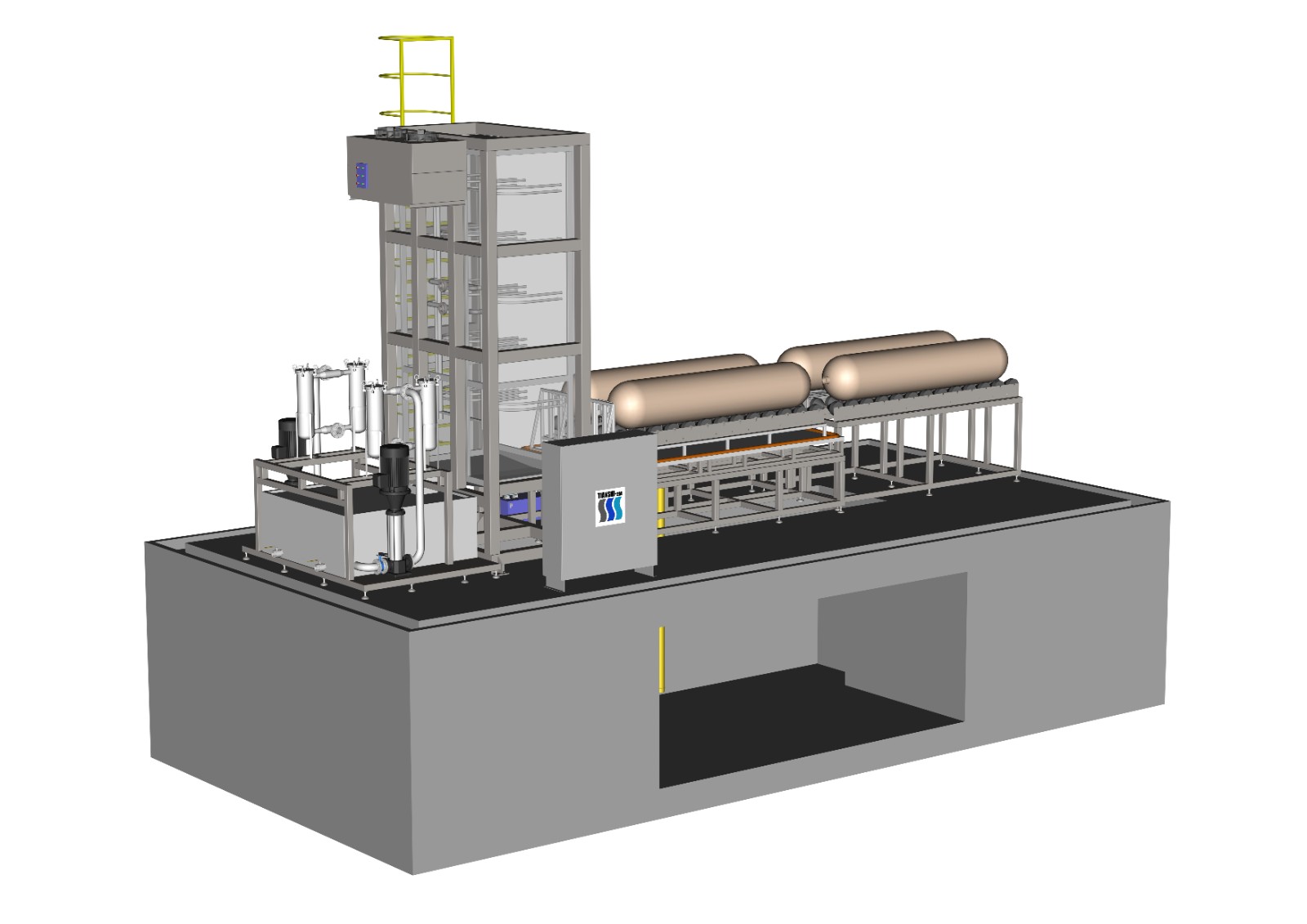

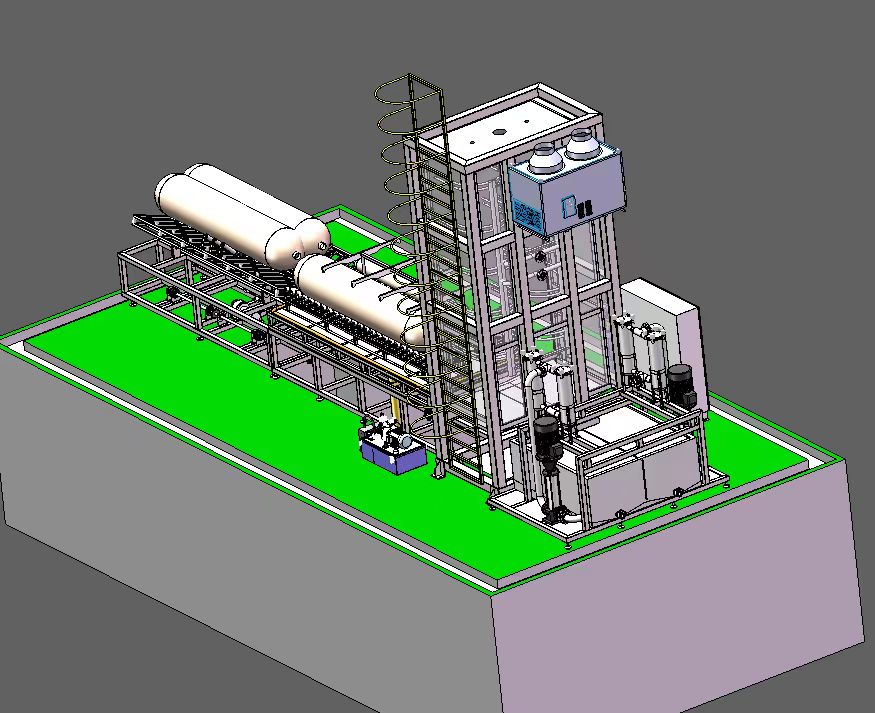

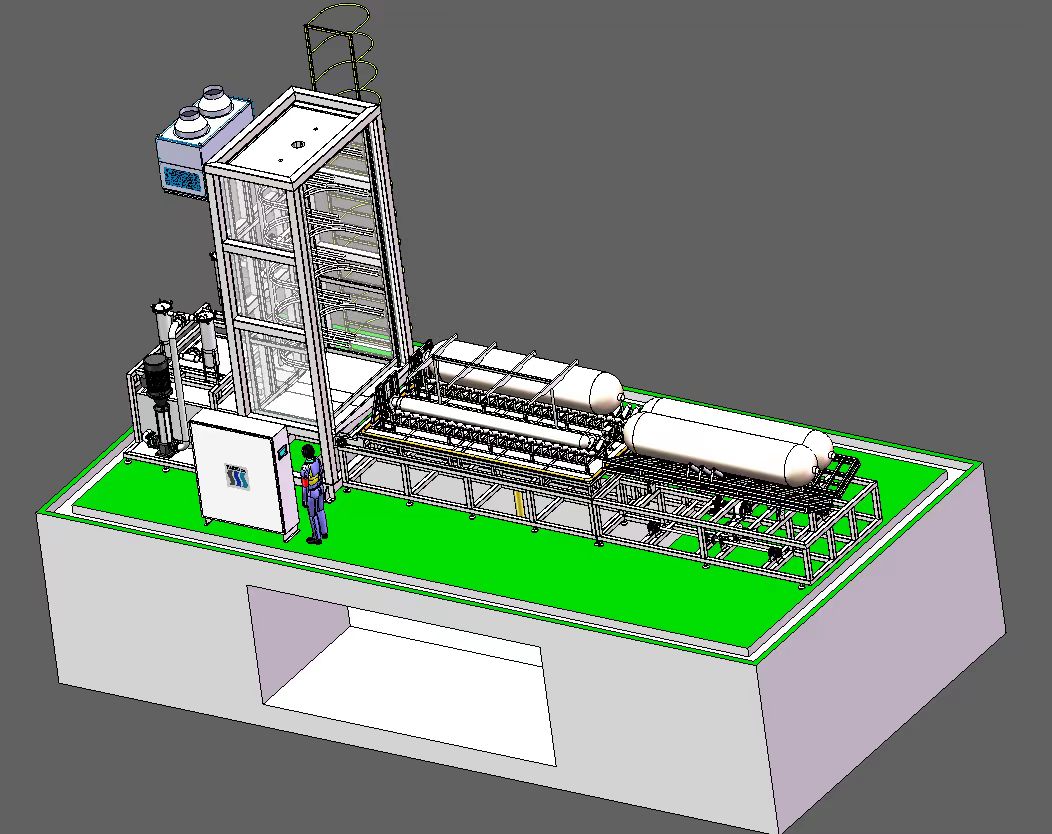

高壓噴淋瓶口清洗機

TS-C20H瓶口清洗機

一、功能描述

用于鋁內膽內外表面的清洗烘干。

二、鋁內膽技術參數：

1. 鋁內膽成品外形尺寸：

a. 直徑：Φ210mm~Φ660mm；

b. 內徑：φ200mm~φ650mm

  c. 長度：700mm~3500mm；

  d. 壁厚：4.0~15mm。

  e．瓶口外徑：φ48mm~φ100mm

  f．瓶口螺紋：M18x1.5螺紋~2-12UN-2B螺紋

2. 鋁內膽******重量：150Kg。

3. 鋁內膽材料： 6061鋁合金。

三、工藝流程：

上料（人工或機器人）----高壓噴淋清洗、高壓噴淋漂洗、壓縮空氣吹水、熱風烘干、出料等工藝流程，清洗、漂洗、吹水、烘干共用一個工位；只需由人工或機器人進、出料，系統自動控制操作。

四、工藝描述：

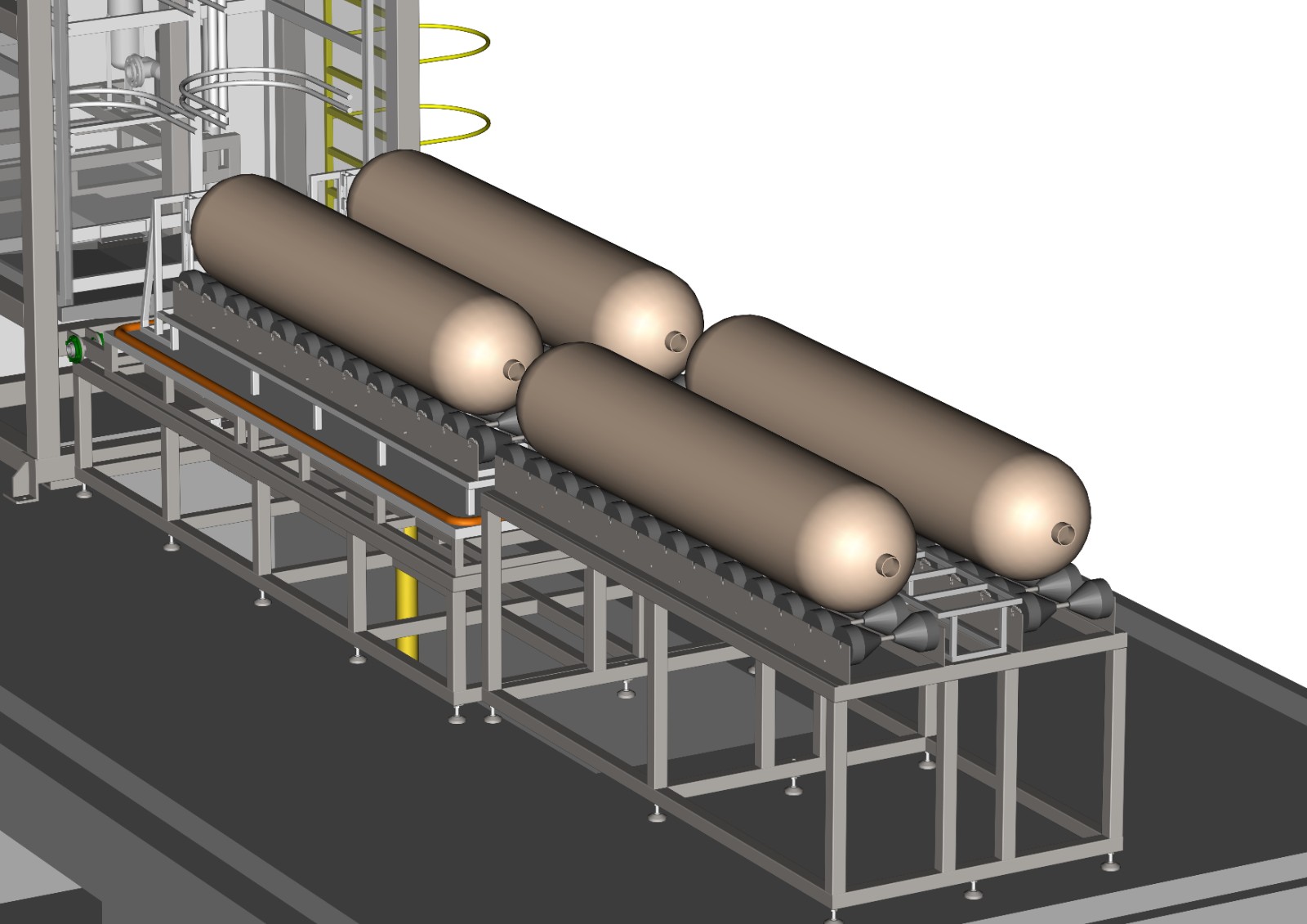

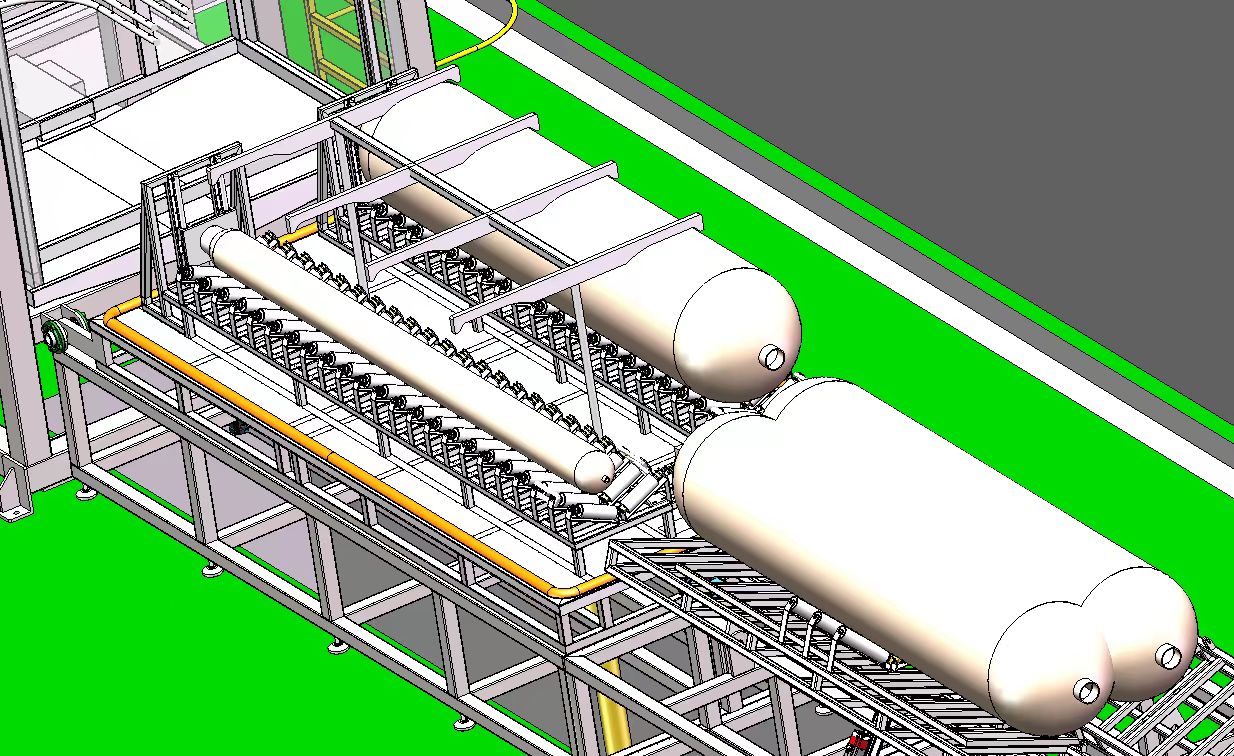

在觸摸屏啟動手動模式或自動模式、人工吊裝或機器人只需將工件放置在輸送輥道上，輸送輥道將工件自動輸送到上料位置，上料位置檢測系統檢測到工件到位后自動啟動工裝夾緊裝置，夾緊工件，升降系統啟動，將工件90度翻轉豎直瓶口朝下，工件進入清洗烘干腔室，腔室大門關閉，進行清洗、漂洗、吹水、烘干、然后自動啟動除霧功能、結束后腔室大門和工件90度水平翻轉，工裝夾具松開，自動傳送到下料位，啟動報警功能提醒人工清洗完畢。

五、控制系統與安全防護

類別：PLC自動控制系統

控制系統人機界面：10寸觸摸顯示屏

控制方式：設備的自動控制/手動控制

控制內容：設備運行狀況、設備傳感器運行狀況、設備工藝參數（可修改）、液位情況、液溫情況、狀態顯示、報警系統；
